넘버원 플레이트

넘버원 플레이트는 4차 산업혁명과 디지털화에 맞춘 제조혁신 제품입니다.

열처리 연마 플레이트 0.5T부터 대응 가능
넘버원 플레이트 단가표 (PDF)예상 견적 계산기
Number One Plate
세계 각국을 대표하는 제강회사 특수강 재료 모두 대응 가능합니다.

DAIDO . Hitachi(Japan) . Bodycote(Sweden) . Seah&Changwon(S.Korea) . Thyssen(Germany) . Bohler(Austria) . Uddeholm(Sweden)

Procedures for providing number one plate
고객의 요청에 따른 정확한 원재료 공급
01
Cutting (원소재 절단)
02
Milling (6면 밀링)
03
Demagnetizer (교정/탈자)
Procedures for providing number one plate
특수 열처리
04
Quenching (소입-燒入)
05
Sub- Zero (넘버원 서브제로)
06
Tempering (넘버원 템퍼링)
Procedures for providing number one plate
정밀 평면 연마
07
Demagnetizer (교정/탈자)
08
Grinding (초정밀 무인 평면연마)
Procedures for providing number one plate
초단 납기 배송
09
Measurement (측정)
10
Packing-Shipping (포장/출하)
Key Features of Number One Plate

기존 열처리 연마재 대비 넘버원 플레이트 사용 강점

와이어 커팅 가공 (W-EDM)
기존 열처리 연마재 (뒤틀림)

응력에 의한 재료형태 변형

넘버원 플레이트 (평면도 유지)

단납기 요구에 따른 빠른 컷팅에도 응력변형이 거의 발생하지 않음.

Key Features of Number One Plate

최고 품질의 연마상태로 최적의 가공 조건

01. T기준 0.7mm 부터 대응 가능 (0.7mm 이하 제품은 상담)
02. 변형 공차 최대 +0 ~ -0.1 (1x100x200 기준)

평면도 공차범위 최소의 연마상태로 고객들이 바로 사용 가능한 *응력제거 *열처리 *연마재로 대응 가능.

Key Features of Number One Plate

결방향 절단작업에 따른 인성의 향상 (파손 회피)

정확한 원재료의 수급

세계 최고의 메이커에서 검수받은 정확한 원재료의 수급

결방향 인성강화

원재료의 결방향으로 절단, 가공, 열처리

인성 극대

절단 후 사용 시, 파손 가능성 최소화

Comparative Advantage

원가 절감, 단납기 대응

비교재료6면 밀링열처리연마총비용비용절감
타사AABCD=A+B+C+D100%
넘버원 플레이트표준품 가격=A+B+C75~78%
가격 경쟁력
Number One Plate = A+B+C의 가격
연마비 포함 가격이며, 타사 대비 22~25% 원가 절감 효과
Comparative Advantage

납기 경쟁력

비교재료6면 밀링열처리연마납기납기단축
타사A1일1일3일1일=5일100%
넘버원 플레이트1일=1일20%
* 재고 보유 시 => 타사 대비 대응일수 4일 단축
비교재료6면 밀링열처리연마납기납기단축
타사A1일1일3일1일=5일100%
넘버원플레이트3일=3일60%
* 재고 미보유 시 => 타사 대비 대응일수 2일 단축
How to choose a steel grade

특수강, 초경 강종 선택 가이드라인

How to choose a steel grade

특성으로 보는 강종 추천

용도강종경도(HRC)
원가절감 일반재 사용SKD11.SKD6156-58.50-52
내마모성 향상, 원가절감DC5358-60
내마모성 중시, 작은 코어 마모 및 훼손HAP10.S79061-65
게이트 및 중요 코어 까다로운 부품, 마모성 중시HAP40.S59063-67
초 내마모성HAP7268-70
잘 부러지는 코어 + 내마모까지 중시HAP5R58-62
사출 시 가스 빠짐, 칫수 정밀도 (시효변화 최소)PD61356-60
마모보다는 인성이 최대 중요한 코어 핀류YAG30052-55
딥 드로잉, 벤딩 양산 적용, Burr없이 깔끔한 제품 희망Ferro titanit70-72
모델 체인지가 없는 프레스 펀치 다이류SF20HRA 92-94
Our Suppliers
주요 공급사

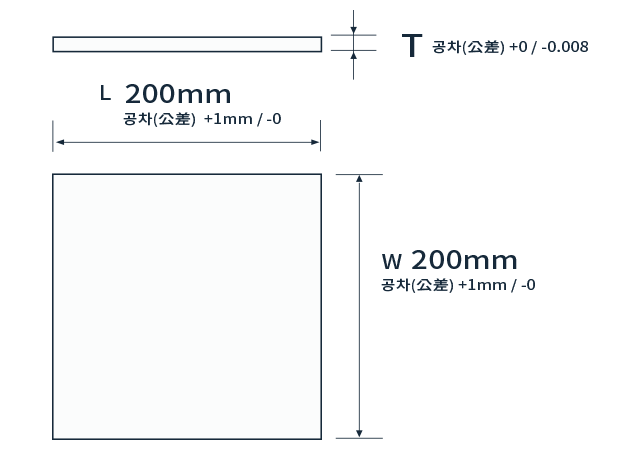

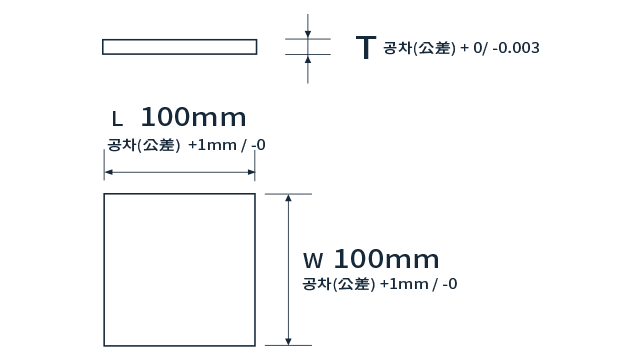

Correspondence specification
Number One Plate 대응 가능 규격
넘버원 플레이트 단가표예상 견적 계산기
Thickness (mm)
0.7
1
1.5
2
2.5
3
3.5
4
5
6
7
8
9
10
12
13
15
18
20
23
25
28
30
제품 코드제품명제조사경도 HRC
INKD61STD61SKD6150~52
IND61DAC-PSKD6150~54
INKD11STD11SKD1156~58
INP10HAP10(S790)HITACHI61~65
IND613PD613DAIDO56~60
INP5RHAP5RHITACHI58~62
INP40HAP40HITACHI63~67
INSTARS.STARDAIDO51~54
INM51YXM1HITACHI60~64
INP23ASP23BODYCOTE61~65
INP30ASP30BODYCOTE61~65
ING300YAG300HITACHI52~55
INS3GOADAIDO58~62
INK80NAK80DAIDO40~42
INP72HAP72HITACHI68~70
규격 외 강종, 칫수는 상담 부탁드립니다.

(SLD, ELMAX, RIGOR, HPM31, ASP60, SUS420J2, SUS440C, Ferro TIC, 초경(超硬) 등등)

Thickness (mm)
1
1.5
2
2.5
3
3.5
4
5
6
7
8
9
10
12
13
15
18
20
23
25
28
30
제품 코드제품명제조사경도 HRC
INKD61STD61SKD6150~52
IND61DAC-PSKD6150~54
INKD11STD11SKD1156~58
IND11SLDHITACHI56∼58
IND613PD613DAIDO56∼60
INC53DC53DAIDO58~60
제품 코드제품명제조사경도 HRC
IND613PD613DAIDO56∼60
INC53DC53DAIDO58∼60
제품 코드제품명제조사경도 HRC
ING5G5シルバ-ロイ-HRA 88
IINF20SF20シルバ-ロイ-HRA 92
INFTFerro titanitEDELSTAHLHRC 70-72
